智慧廁所系統利用現代智能控制、傳感傳導等技術，將公廁內空間平面、廁位現狀、實時溫度、濕度、空氣質量、公廁便用次數．水電用量及保潔情況等集中顯示在公廁入口的顯示器上，引導群眾有序、高效如廁。隨著我國城鎮化建設步伐的不斷加快，城市公共設施的智能化，已是“智慧城市建設的重要標志。公共廁所是城市公共服務設施不可或缺的組成部分，是展示城市文明形象和公共服務水平的窗口。廁所雖小，卻是社會文明和公共服務體系中的一大短板，也是事關百姓民生不容忽視的關鍵小事。全面鋪開“廁所革命”，就是要不斷提升城鄉形象，推動社會文明進步，讓人民群眾有更多的獲得感和幸福感。
廁所，是一座城市的門面，是體現人文情懷的標尺，一個小小的公廁，體現了一座城市的文明。相信，在末來，這種智慧公廁的新模式一定會遍地開花，造福所有百姓。
視頻右下方窗口，支持全屏播放
一、智慧廁所系統需求分析
A、疏散人流：俗話說人有三急，每當我們比較緊急想去找衛生間的時候，常發現所有的坑位都是有人的。我們需要進衛生間的時候，總是需要挨個的去敲門，沒有空位的時候又需要再去找下一個樓層的衛生間，無形中浪費了很多時間。大部分人本著就近的習慣原則，導致近的衛生間人太多，遠的又無人去。通過加裝WC廁位智能顯示屏就可以很方便的讓用戶知道現在衛生間是否有人，可以為客戶提供人性化的便利。
同時，也可避免不經常使用的衛生間設備加速生銹或老化，而經常使用的衛生間設備使用太頻繁過早損壞，造成公共資源的使用不均衡而損失浪費。清潔人員也可以通過指示知道衛生間是否有人，方便打掃衛生，避免與客人產生不必要的尷尬或矛盾。
B、提高安全性，防止人多擁擠產生不安全因素：當人員集中擁擠的時候會出現各種不安全的因素，列如踐踏、偷竊等事情的發生，安裝廁位智能顯示可有效的疏導人流，提高衛生間使用效率，防止人群過于集中發生意外。
C、智能時尚：作為先進技術的代表，本系統不僅能夠給進入機場的顧客提供便利，還可使得機場的服務更先進、更智能化、更人性化。
D、提高了用戶體驗：顧客只需要關注商城的微信公眾號即可實時顯示、了解公衛使用情況，提高使用效率、避免人員擁擠，讓顧客有耳目一新、不一樣的新鮮體驗及人文關懷。
二、智慧廁所系統特點
提供定制化智慧廁所系統，智能傳感器，廁位狀態電子標識牌、數據傳輸與采集配件、廁位狀態LED匯總看板、公廁系統軟件開發、智慧公廁相關產品。高性價比的標準化解決方案，滿足大部分傳統公廁升級智慧廁所的需求。具備設備標準化、施工容易、造價低、維護方便、測量范圍大、容易管理等優點得到廣大客戶認可。
訊鵬的成功案例布遍全國，部分公廁案例有：北京火車南站、遼寧沈陽火車北站、山西太原火車站、上海歡樂谷、河南靈寶火車站、河南偃師火車站、浙江千島湖、上海寶山萬達停車場、江蘇南京漢中門、包括新疆、云南、湖北、廣西、安徽、貴州等全國廣泛應用在景區、機場、車站、服務區、高鐵站、地鐵站、碼頭、港口、學校、服務區等數千個智慧廁所項目，是國內物聯網智慧廁所領先廠商。

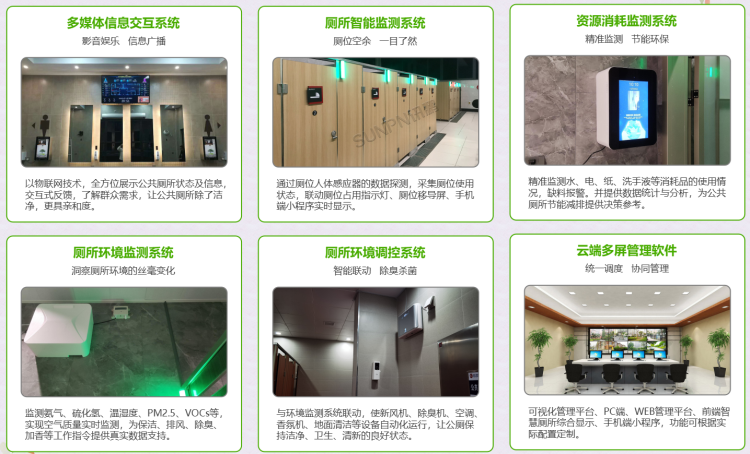

一、智慧廁所系統功能模塊組成
智慧廁所整個系統共有6大功能模塊組成，并由云平臺作為系統核心，對各種數據的統計、存儲、分析、業務邏輯處理、功能聯動等進行管理。
1、顯示屏引導：廁位人體感應占用狀態指示智慧廁所綜合顯示屏【尋公廁】小程序用戶評價屏。
2、環境監測：氨氣、硫化氫監測、溫濕度、PM2.5監測、煙霧、VOCs監測。
3、能耗監測：智能水表、智能電表、智能取紙機、洗手液機 。
4、報警預警：客流量統計、SOS緊急呼叫系統、智慧管理監控平臺、短信、APP信息推送。
5、云平臺管理：大數據云服務平臺、設備管理、數據分析、第三方平臺接口。
6、智能控制：除臭殺菌機、新風系統、空調聯動、智能魔鏡、音響燈光。

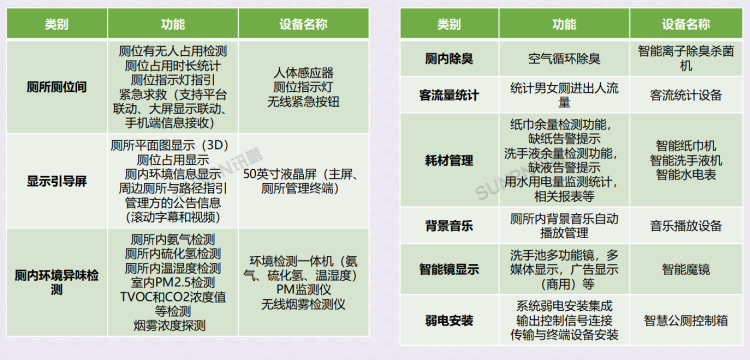

公廁硬件功能規劃
公廁軟件功能規劃
二、智慧廁所系統應用架構圖

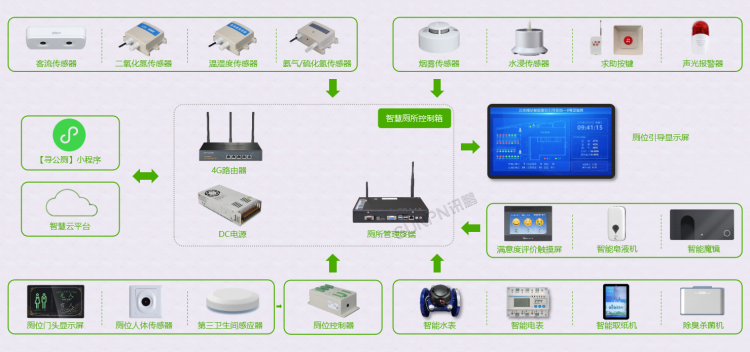

下圖為智慧廁所系統的設備連接架構圖，設備連接主要采用有線的RS485和RJ45，無線RF433和4G網絡傳輸，最大程度的保障系統傳輸?shù)姆€(wěn)定性，減少后期維護成本。廁所前端形成一套完成系統閉環，可以聯網（4G）運行，也可以脫網獨立運行。智慧廁所管理終端是前端的中心管理主機，負責各類傳感器的數據收集、數據處理、以及與云端的數據通信交互等，并負責多媒體圖形與視頻的輸出。

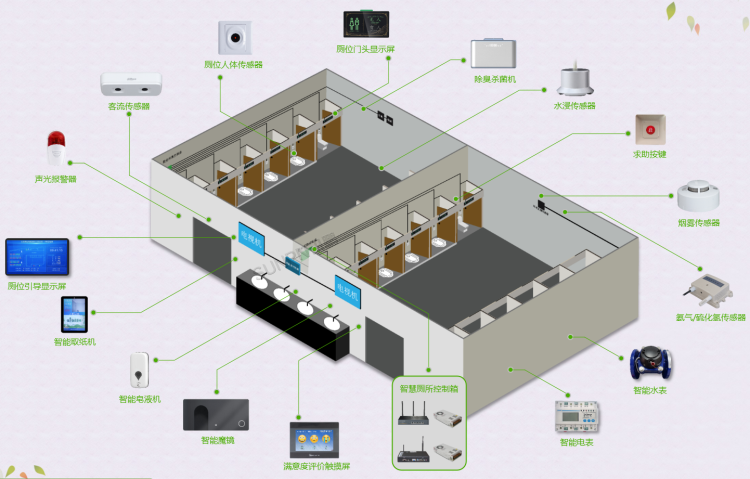

智慧廁所系統實施布局圖
三、智慧廁所系統實施接線圖
智慧廁所系統硬件包括廁位顯示引導屏、廁位傳感器、廁位門頭指示屏/燈，以及客流統計設備、評價觸摸屏、環境傳感器、求助設施和智能取紙機、除臭殺菌機等智能配套設備。當前門頭指示屏/燈采用自帶485通訊功能產品時，匯總顯示端可以通過485總線方式串聯每個門頭屏，接收廁位的實時狀態。工作流程：廁位傳感器觸發、聯動門頭屏切換顯示、門頭屏通過RS485、通訊上傳數據至廁位顯示引導屏更新。求助設施通過開關信號或無線通訊與管理終端連接，其余設備均通過RS485與管理終端通訊。
1、此方案很好的解決了廁位過多時，導致“廁位數據采集器”連接線過多的問題，給施工和后期維護帶來隱患。當前廁位的傳感器數據統一通過485總線通訊傳輸，門頭屏和傳感器只要分散供電即可。
2、此方案中“廁位數據采集器”負責給門頭屏和傳感器供電，并通過485上傳數據至廁所管理終端。
四、智慧廁所系統各項功能及實施說明

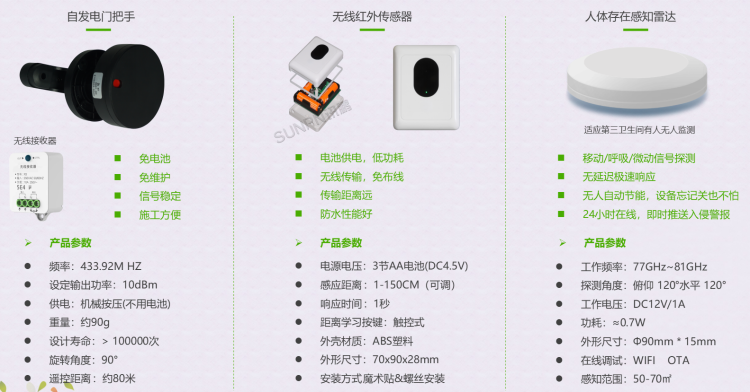

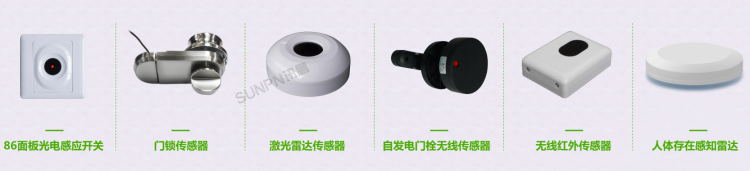

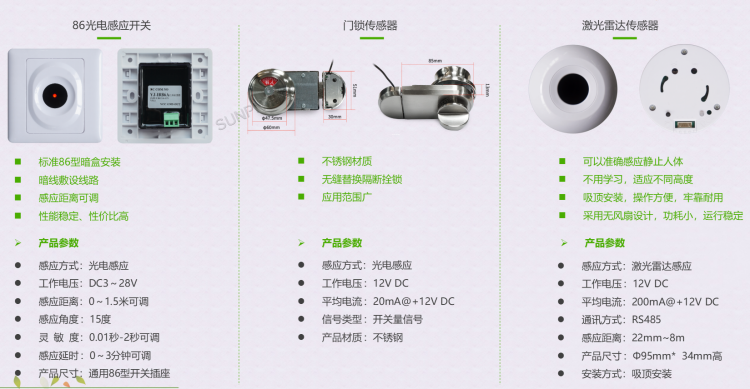

1、廁位有無人傳感器產品說明：廁位有無人傳感器是用于檢測廁位有人無人的設備，根據現場不同的安裝條件，有光電、紅外、激光雷達、門鎖等類型選擇。

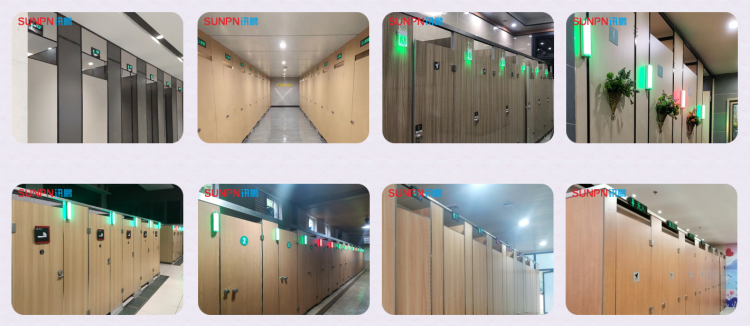

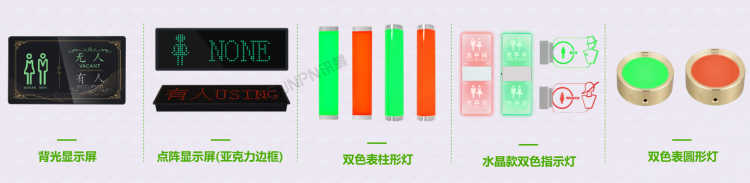

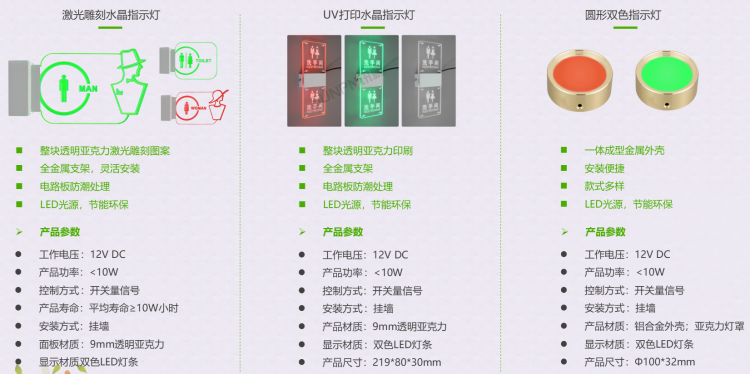

2、廁位有無人指示牌產品說明：廁位狀態指示屏產品安裝于門框的上面或側邊，通過亮紅燈或亮綠燈顯示該廁位是否有人占用，能非常直觀的幫助民眾找到空余廁位。產品有背光、點陣、亞克力等款式選擇，采用LED發光，壽命長、功耗低。設備采用有線供電，RS485總線或無線RF433控制信號傳輸，通過廁位檢測傳感器來進行聯動。

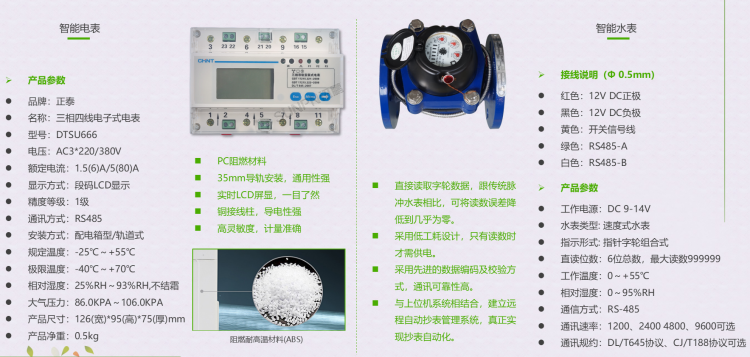

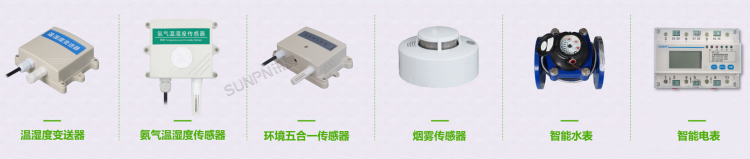

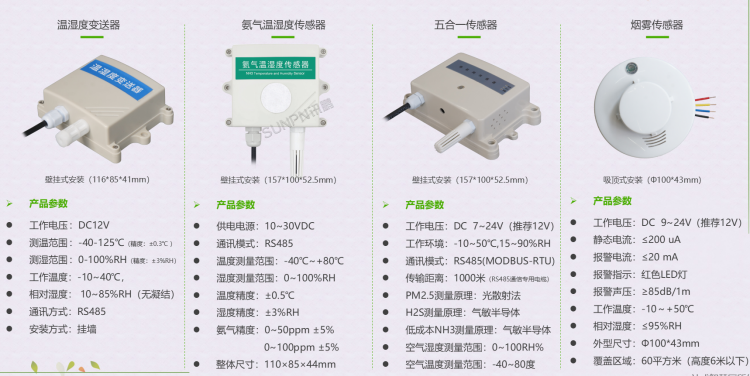

3、智慧廁所環境/能源監測產品：智慧廁所環境傳感器探測和采集廁所內的空氣環境數值，形成可量化的數據。并能根據數據聯動相應的除臭設備啟停、發送清潔清掃指令等。設備傳感器采用電化學傳感器，探測精準，無需耗材；可探測多種數據，包括氨氣、硫化氫、溫度、濕度、PM2.5、煙霧和水浸等。智能水表與電表則統計廁所的水電消耗數據，管理終端接收到數據后上傳至云平臺、以及在引導屏上進行顯示。

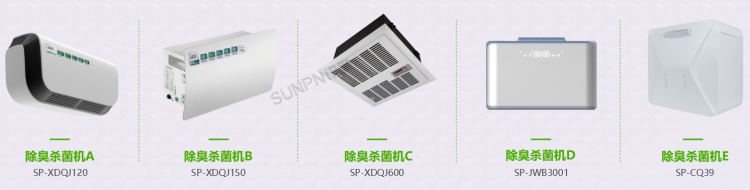

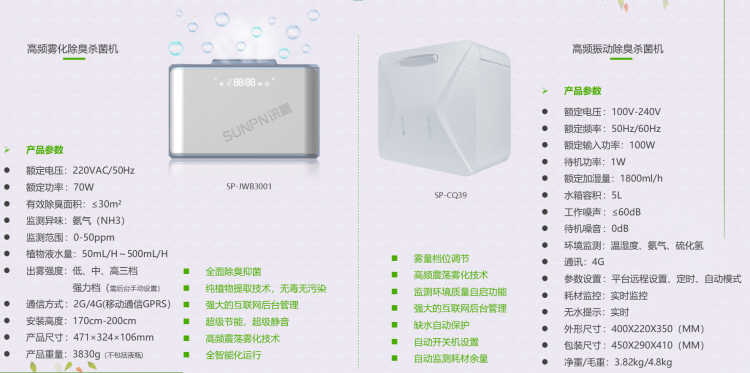

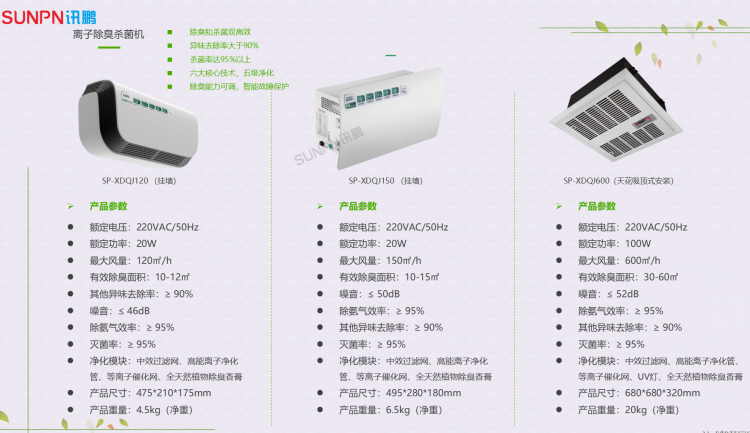

4、智能除臭殺菌機產品：廁所環境內極易產生異味，且有一些細菌對人體有一定的危害。通過噴香劑等簡單方式只能掩蓋異味，起不到殺菌消毒和清除異味的作用。我們提供廁所專用的空氣凈化方案，能達到殺菌、去除異味、增香等多合一的能力。設備支持聯動控制，即當環境異味檢測儀檢測到廁內異味濃度達到一定指標時（范圍可自定義），自動啟動除臭設備啟動，對廁內空氣進行循環除臭。

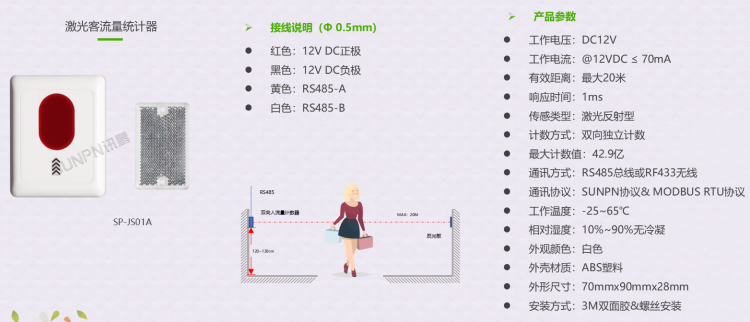

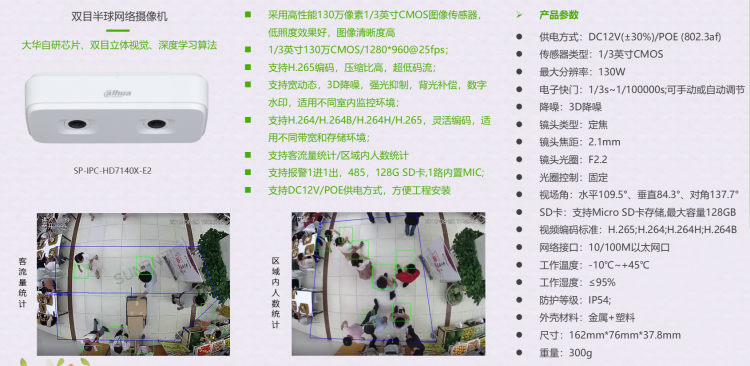

5、智慧廁所客流統計產品說明：智慧廁所客流統計是為了防止突發事故發生，同時客觀反映廁所使用頻率的設備。管理者可根據各時段廁所的使用頻率及熱度，合理地分配保潔人員的工作時間；也給上級部門的資源投放、后期改善和未來規劃提供數據支持。可根據各廁所的安裝條件，選擇紅外、激光、視覺或3D識別的傳感器，分別安裝在男女洗手間的主通道口，實時記錄出入人數。數據經過智能廁所管理終端運算統計，傳輸至顯示屏顯示與云服務器記錄存儲。

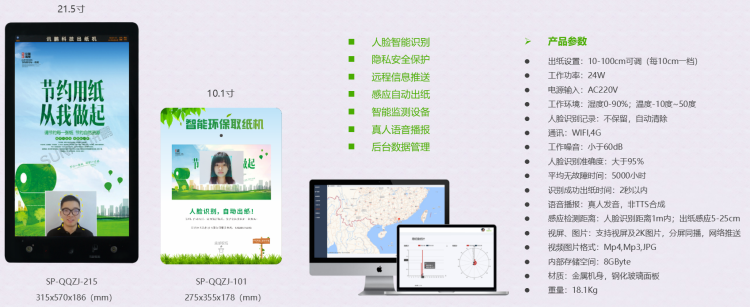

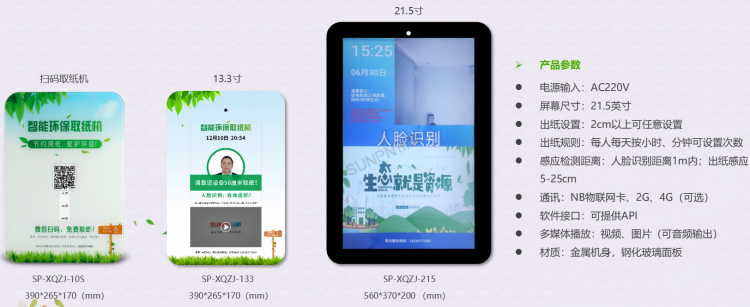

6、智慧廁所智能取紙機：智慧廁所智能取紙機是為促進社會綠色環保，節能低碳而設的智能公共設備，通過機器的智能管理，為 “人人有紙用，隨時有紙巾”這個宗旨，提供衛生、便捷、方便的用紙服務。產品采用全金屬機身和鋼化玻璃面板，堅固耐用。通過掃碼、人臉識別、遠程后臺管理和真人語音提示，完成智能出紙管理；同一人取紙未達到設定間隔時間時，設備提示不出紙，避免多次取紙?jiān)斐衫速M(fèi)。可登錄平臺遠程推送圖片或視頻廣告，發揮傳媒效益。實現公廁的節能環保和智能管理。

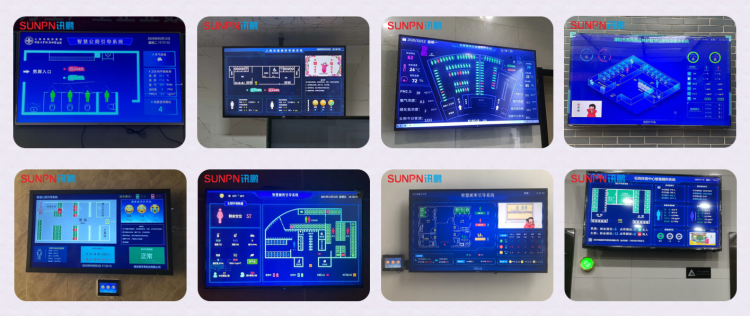

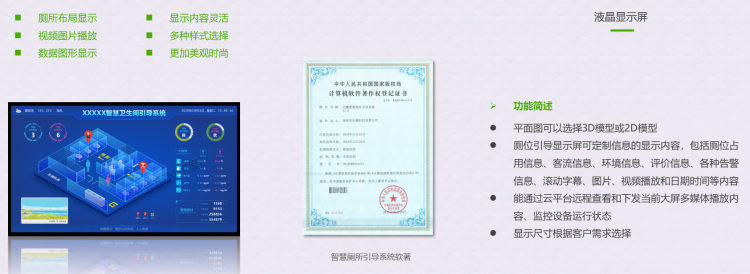

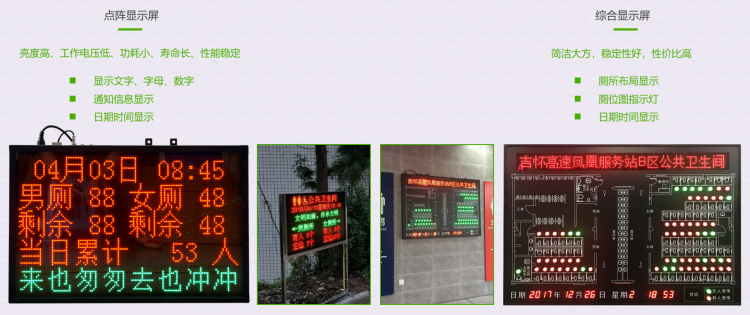

7、智慧廁所引導顯示屏：智慧廁所顯示引導屏在廁所主入口（區域）安裝液晶/LED顯示大屏，能向民眾用戶展示該廁所的平面布局、顯示廁位占用情況（空余位），顯示客流/氣體/溫濕度等相關環境數據。同時，廁位引導大屏還可以為民眾提供附近廁所的指引服務，當遇到廁所繁忙時，民眾可以通過大屏指引，到達其他的廁所使用。

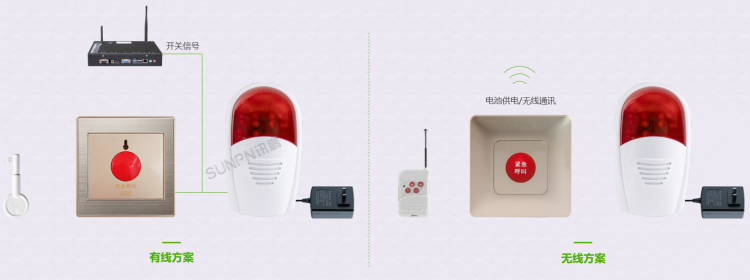

8、智慧廁所緊急呼叫報警器：通過在蹲位安裝緊急按鈕，用戶碰到問題觸發緊急按鈕，聲光報警器會立刻響起，語音提示提醒那個蹲位的游客需要緊急求助，告警信息也同步發送到平臺上，那么附近人、清潔人員、管理人員等可以及時想辦法施救，從多方面保證入廁人員的安全。緊急按鈕采用無線RF433或有線RS485通訊傳輸。可以為每個廁位安裝一臺，也可只為特殊區域安裝，比如母嬰室和第三衛生間/殘疾人衛生間等區域。

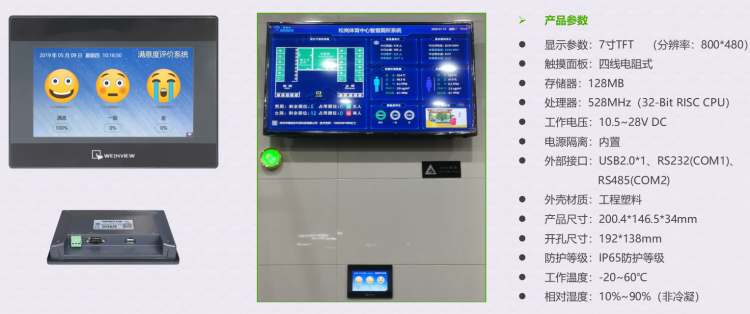

9、智慧廁所評價觸摸屏：采集用戶對廁所的評價信息，有利于發現廁所運營維護過程中的問題，并能及時調整服務，提升服務質量。因此廁所評價器逐步成為了一種有效的監督管理手段，越來越多的廁所安裝使用，并形成各種數據分析報告。廁所評價系統包括廁所端設備和通過小程序手機端的評價，即提供2方面的評價入口。

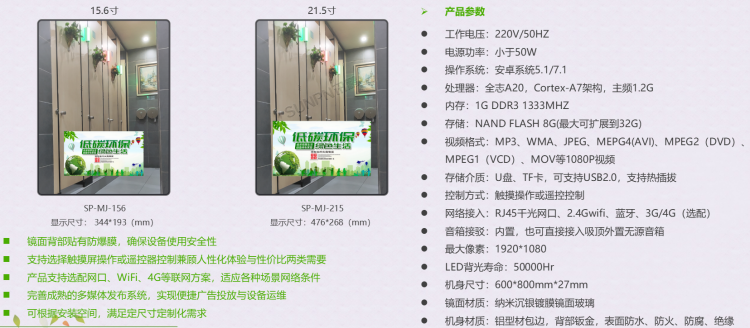

10、公智慧廁所智能魔鏡：智慧廁所智能魔鏡（鏡面廣告一體機）是智慧廁所多媒體宣傳與商業廣告的載體，也是公廁智能化用戶體驗的重要組成部分。SP-MJ采用納米沉銀鍍膜鏡面玻璃，讓視頻廣告播放通過人體感應實現人近滅屏，人走亮屏。完美的將洗手臺化妝鏡與廣告宣傳兼容。

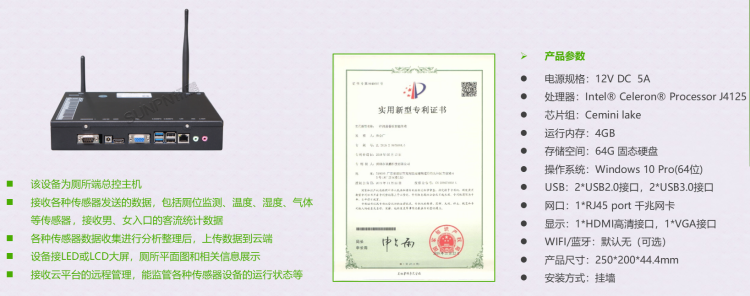

11、智慧廁所管理終端：智慧廁所管理終端是智慧廁所管理系統的總控主機，所有前端設備采集到的數據，包括：客流數據、網關設備數據、紅外人體感應器數據、溫濕度數據、氣體數據等，均傳輸?shù)綆芾斫K端主機，并對數據進行本地處理，以及向云端平臺回傳各類數據。同時，廁所管理終端主機還將通過HDMI接口接入大屏顯示的輸出。

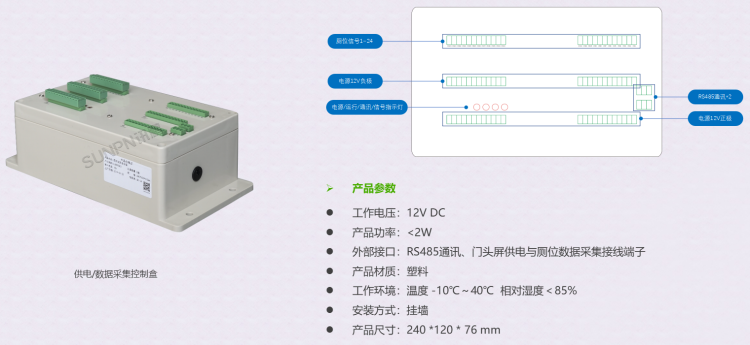

12、廁位數據采集器：廁位數據采集器是匯總廁位開關信號的設備，同時給門頭屏與廁位傳感器供電，可同時接24路信號。數據轉換為RS485通訊，上傳至廁所管理終端，有效優化系統的布線困難。

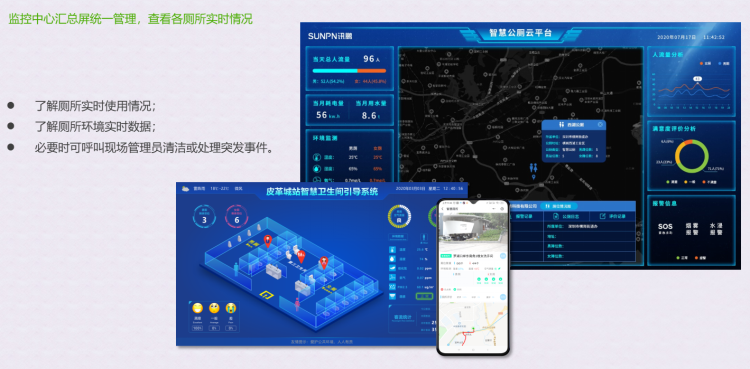

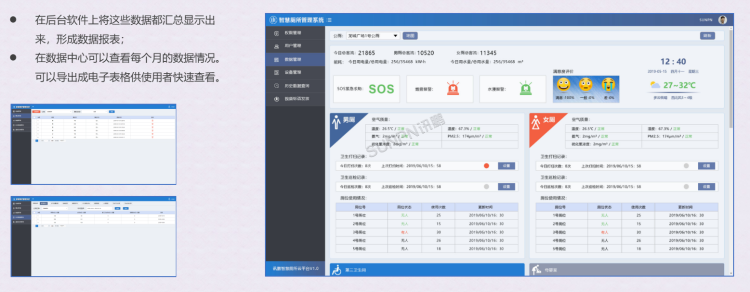

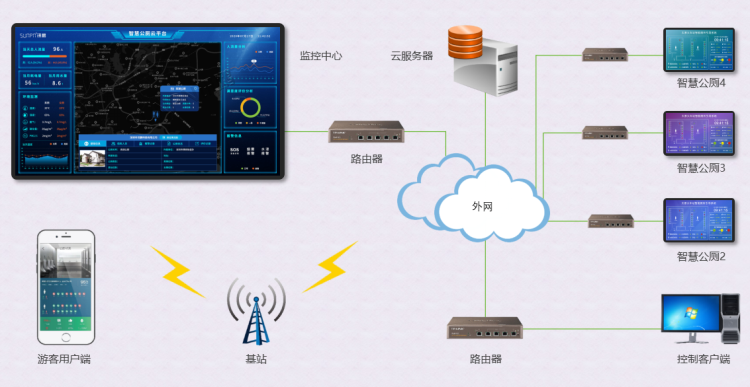

13、智慧廁所云平臺管理：智慧廁所將服務器部署在云端，廁所本地終端連上外網，將公廁數據上傳到云平臺。管理中心的PC電腦可以通過瀏覽器訪問鏈接登錄查看匯總數據，監控各個地區廁所的使用情況；用戶可通過小程序來查看附近公廁的狀態。

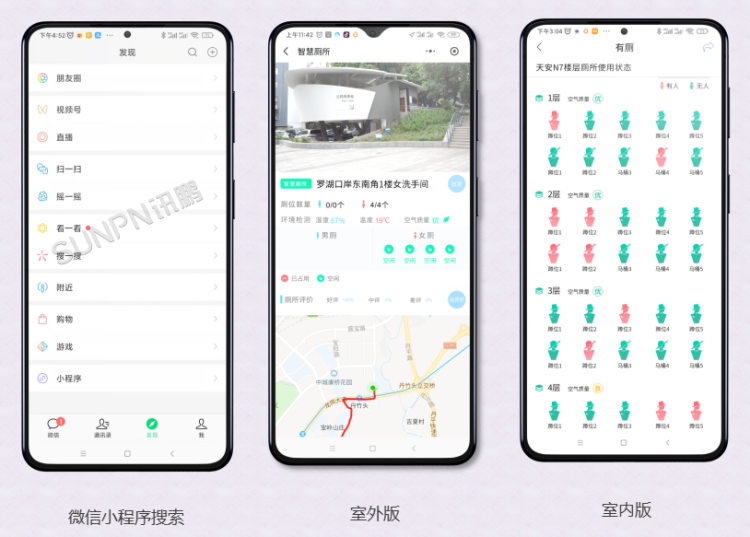

14、智慧廁所【尋公廁】小程序：智慧廁所小程序主要是為用戶方（民眾）提供更便利的用廁服務，包括周邊最近的廁所搜索、路徑導航指引、廁所繁忙度信息等查詢。智慧廁所小程序分為室內版本和室外版本，室內版本適用于智能樓宇/機場/高鐵站/購物中心等公共室內場所；室外版本適用于市政類衛生間、景區等，功能有所不同。
【2022.8.1】
 |
