由我們訊鵬科技開發的生產過程信息管理安燈( Andon)看板系統作為生產全過程組織的一個鋪助工具，能快速實現申請呼叫、信息傳遞、實時顯示、設備控制、質量檢驗、缺料提示、統計分析、報表生成等，就工序作業、設備狀態、質量問題、供應情況等過程，進行實時的信息傳遞和管理，對生產全過程構成支持。給現在的生產提供便利。
一、安燈看板系統的作用
安燈看板系統最初是在汽車行業廣泛使用，但在當前其應用已不僅只限于汽車行業的現場管理，已在各類制造行業的生產線上得以推廣及應用，并取得良好的效果，對于現場品質、設備、物料的管理發揮出其重要的作用。
1、當工位有異常狀況（如缺料、故障、品質等問題）產生時，即時通過看板向有關部門反饋信息
2、按等額看板系統對個工位的報警，及時作出響應
3、安燈看板系統可及時對我們整個生產流程做好監控
4、安燈看板系統通過系統反饋信息及時做好問題記錄，方便后期調整

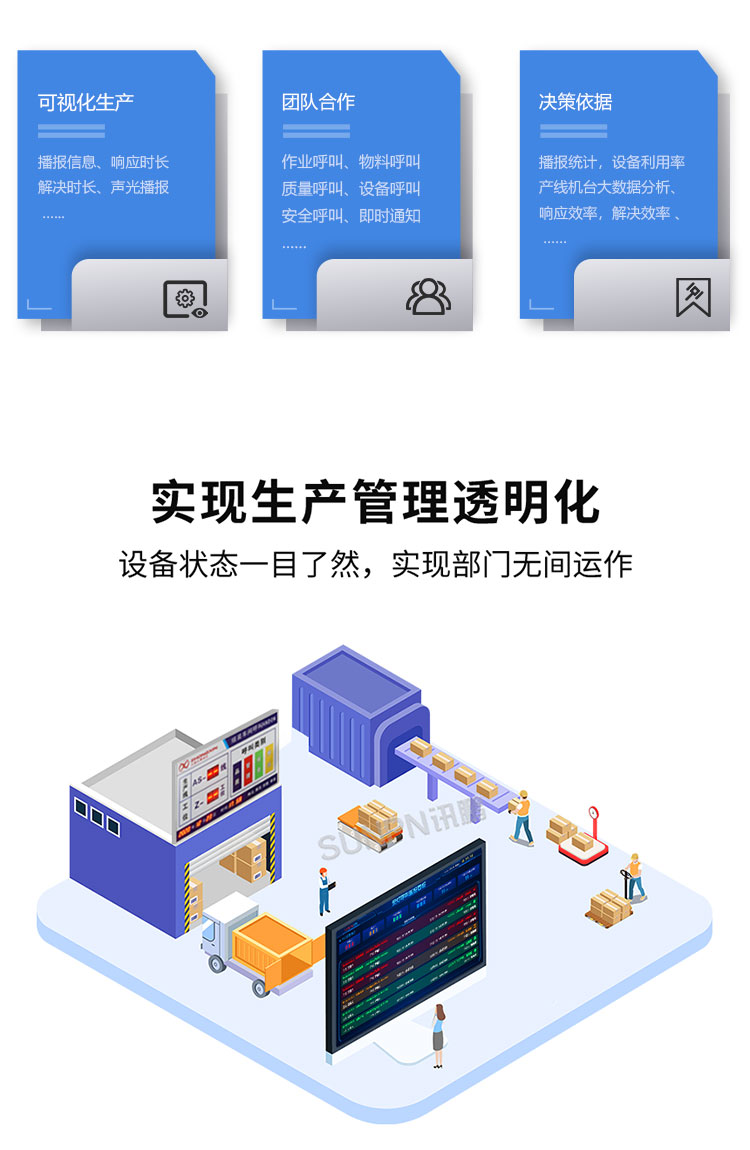

5、使生產現場變得透明化，所有信息直接通過看板系統展示。
安燈看板系統引言
訊鵬安燈系統（ANDON）是一個面向制造業生產現場，快速聯絡生產、物料、維修、主管等 部門以滿足生產線需求，實時掌控和管理生產線狀況的專門應用軟硬件系統，實現生產透明管理。 它是精益制造執行中的一個核心工具，也是MES制造執行系統中重要的組成部分。

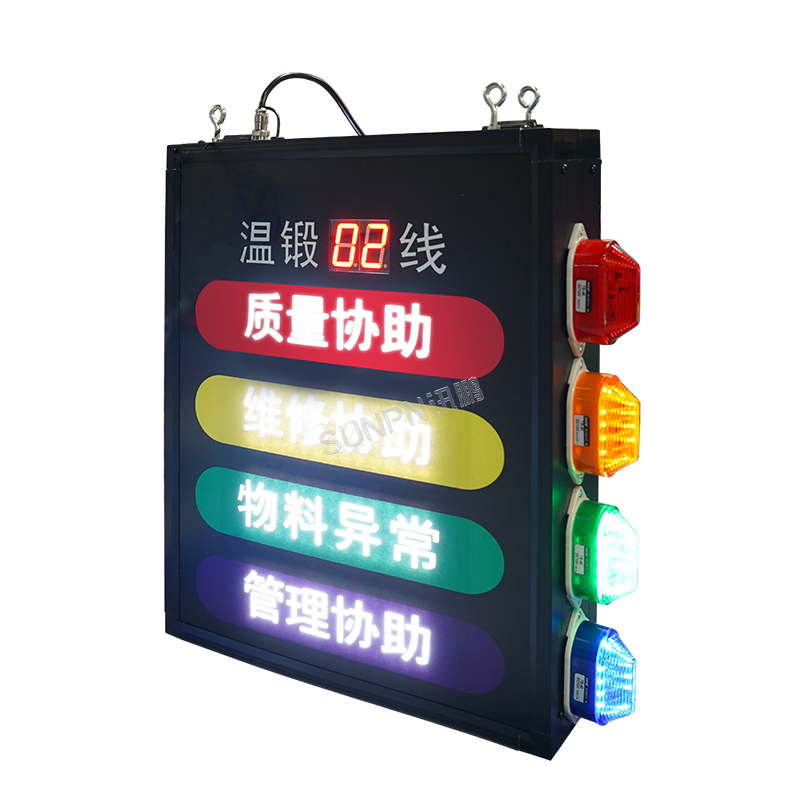

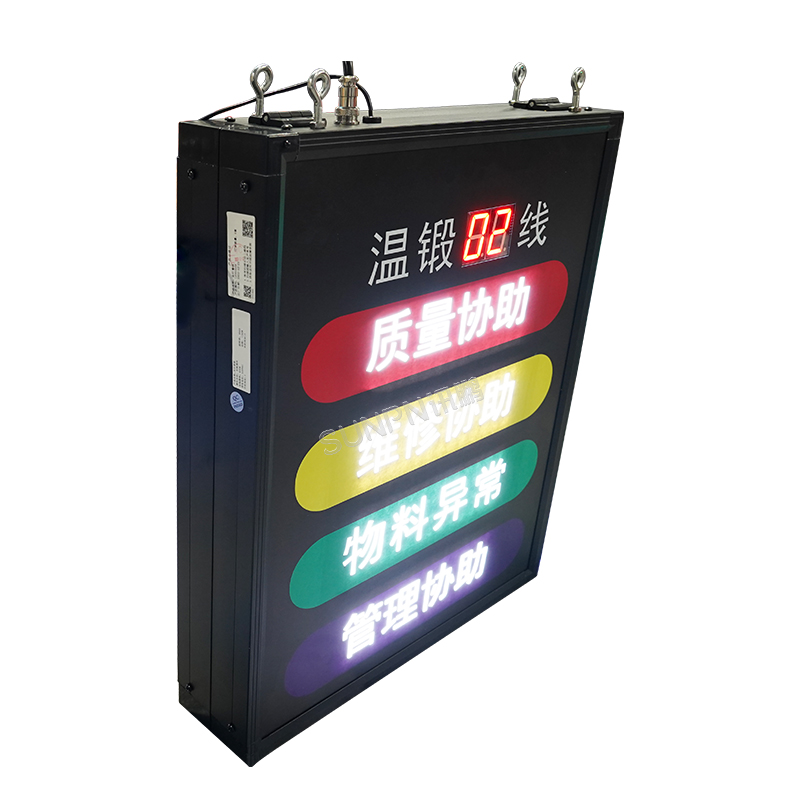

安燈看板系統產品說明
訊鵬正通過安燈系統打造高效的智能工廠、生產更好的產品、提供系統化的管理

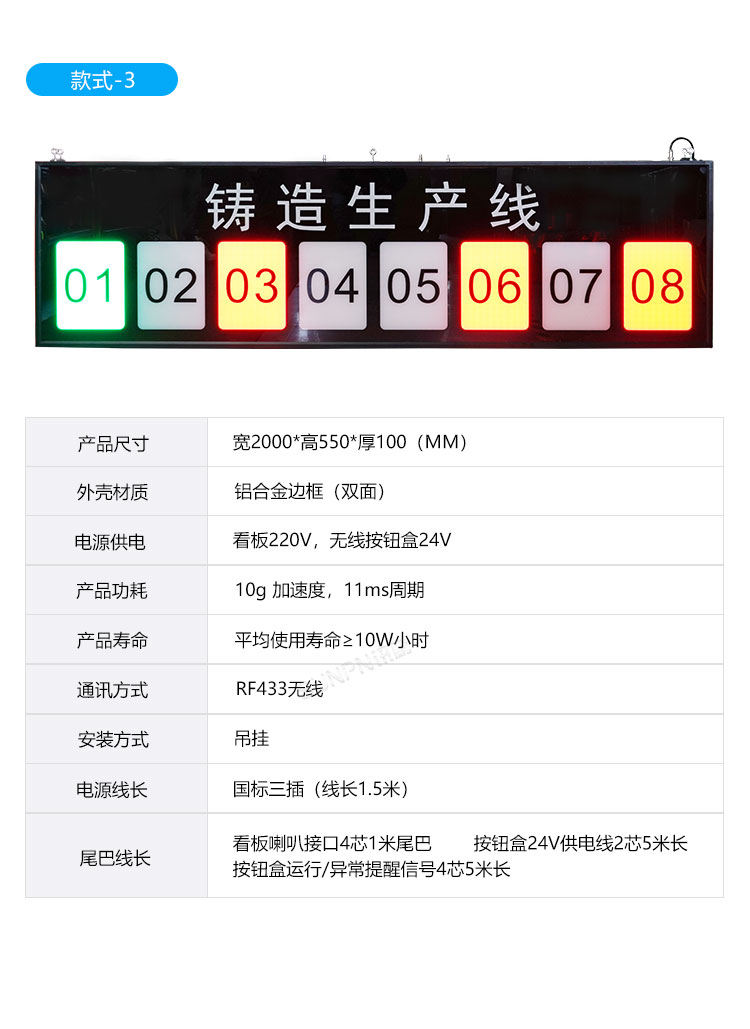

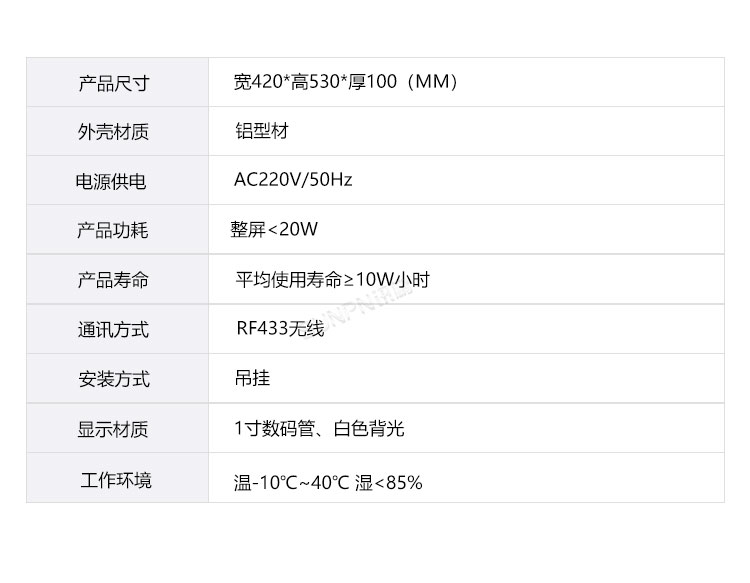

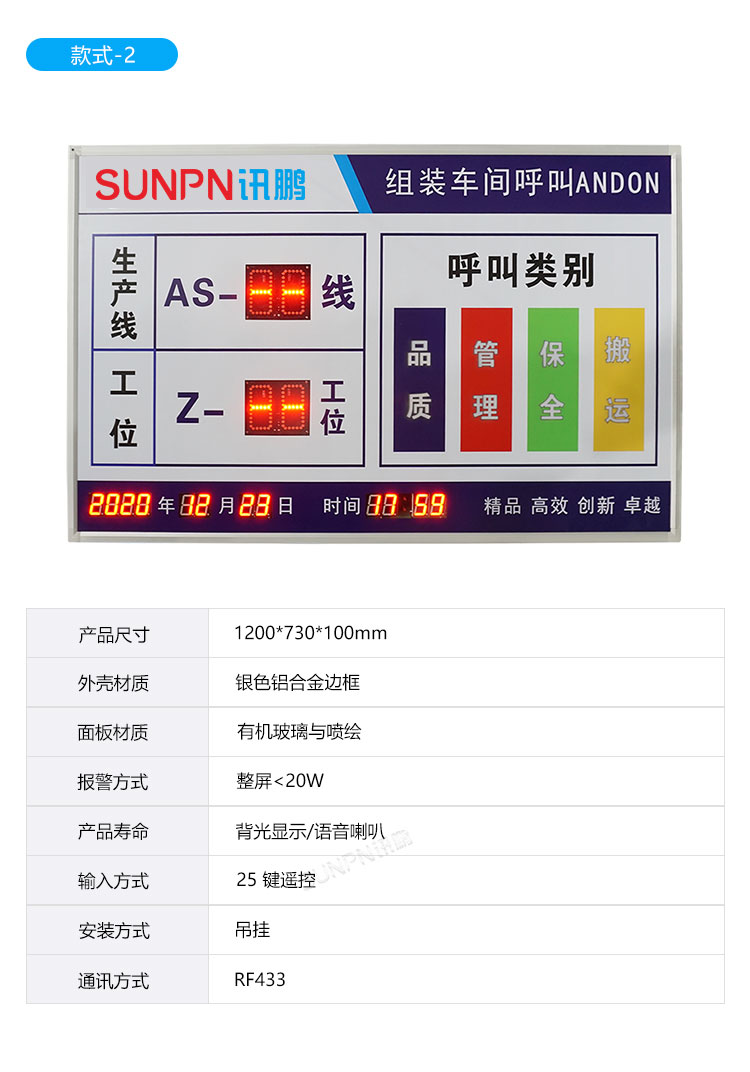

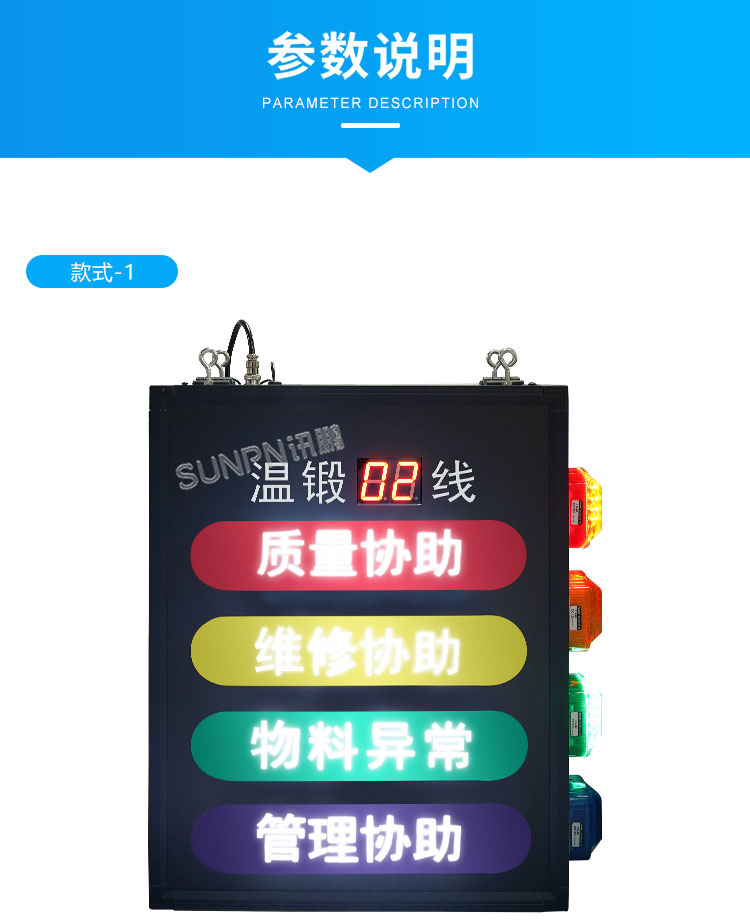

二、安燈看板系統產品參數

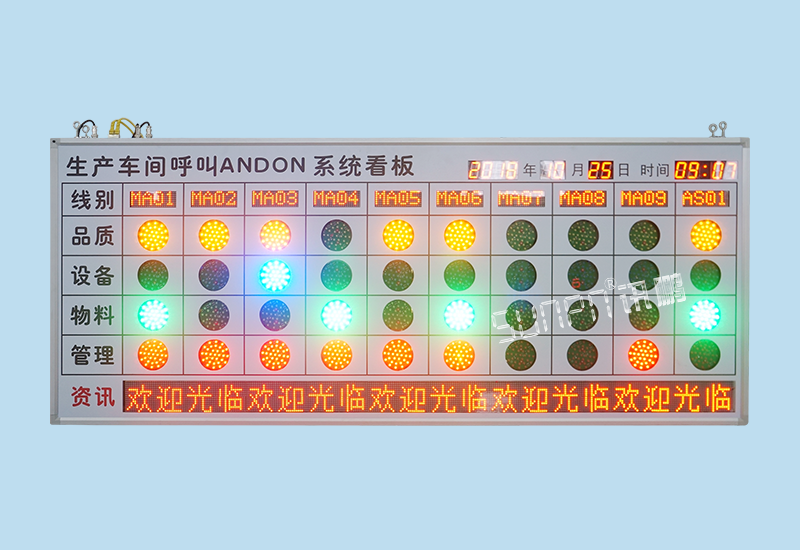

1、安燈看板邊框為銀色鋁合金邊框，面板、背板采用亞克力材質報警指示燈采 用直徑7.5cm 插燈顯示，顏色分別為黃色、藍色、綠色、紅色，每 種顏色都是單色燈
2、安燈顯示屏線別：采用遙控器修改設置參數（最多顯示4位英文與數字的組合）
3、安燈看板年月日、時間：遙控器設置準確時間，自動走時

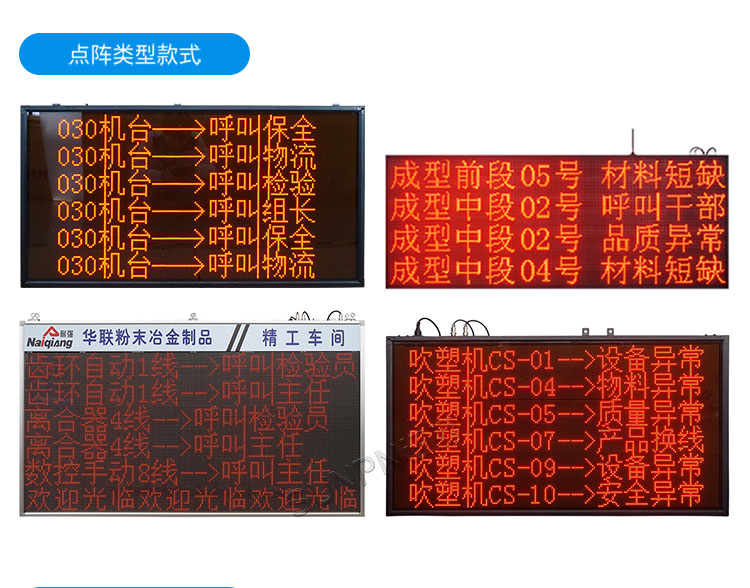

4、廣告條屏：采用U盤導入數據顯示，超出滾動顯示（當前界面可顯 示20個文字），也可采用有線連接電腦，發送文字信息至電子屏 （屏與電腦采用網線相連）
三、安燈看板系統產品功能

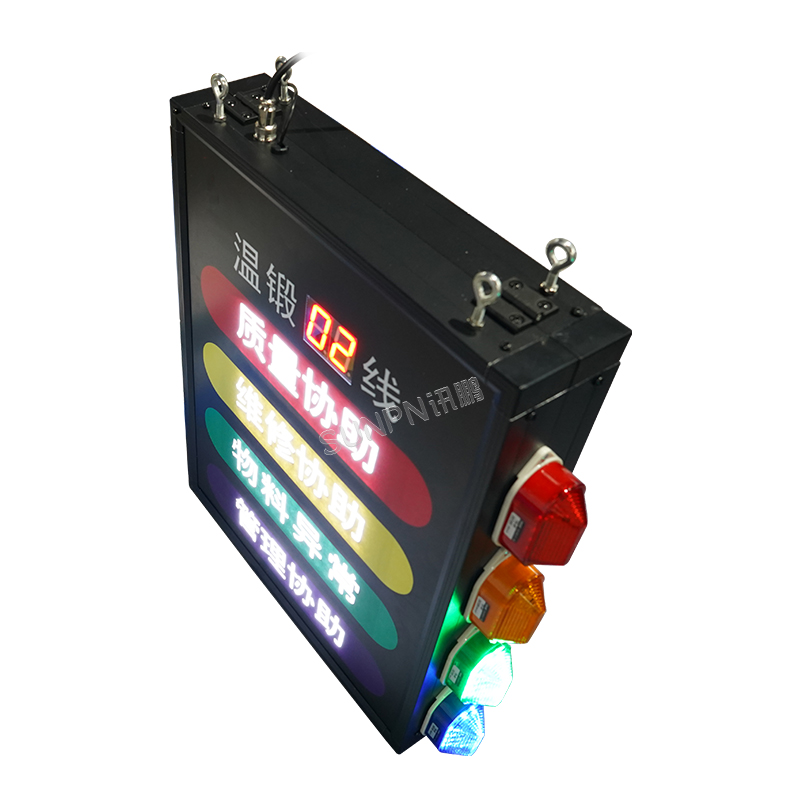

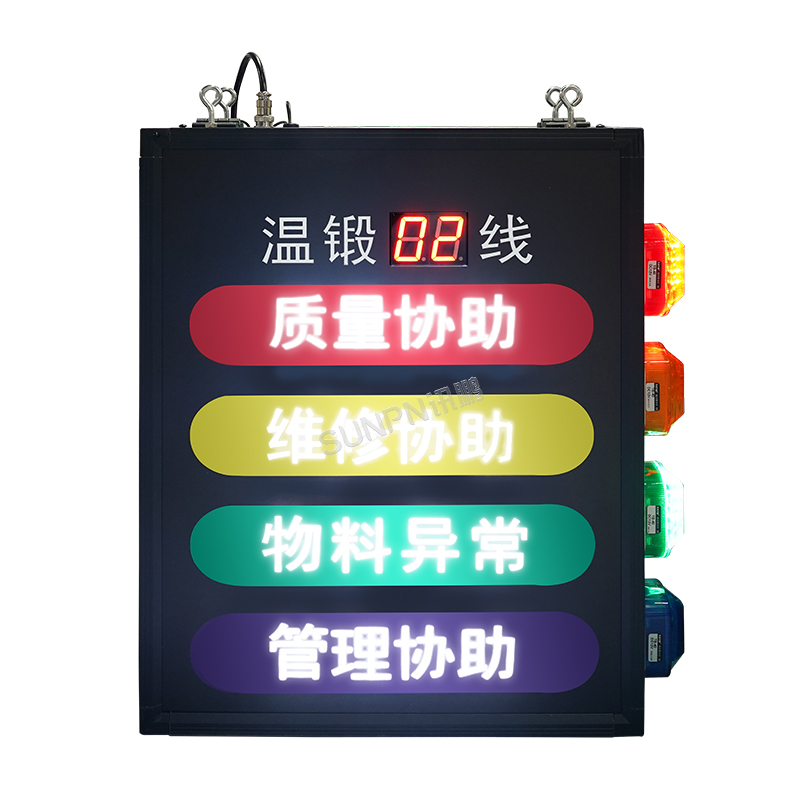

1、整屏尺寸：350寬度*270高度*100厚度 雙面顯示

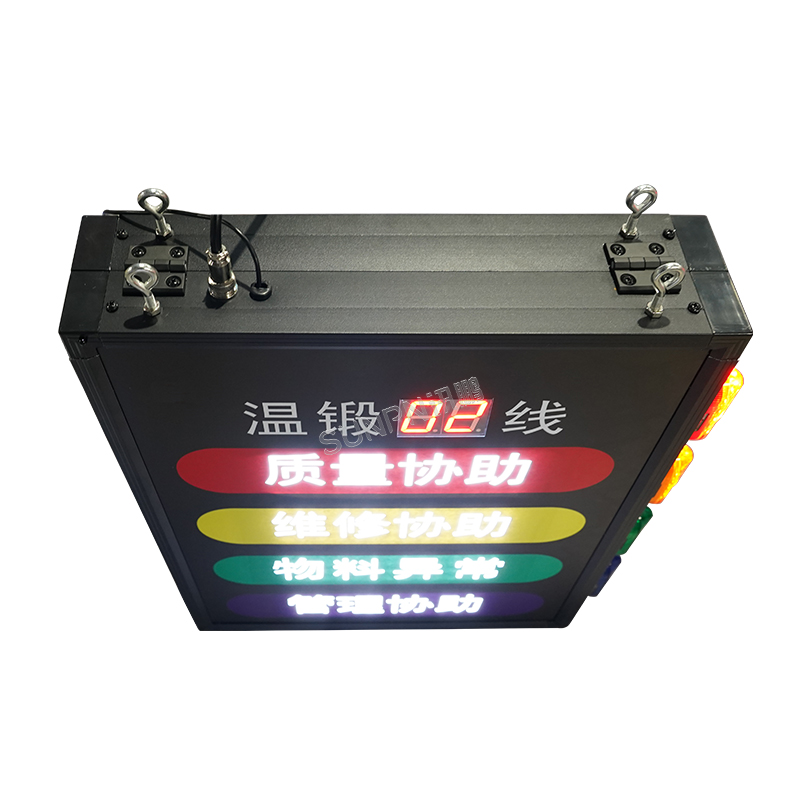

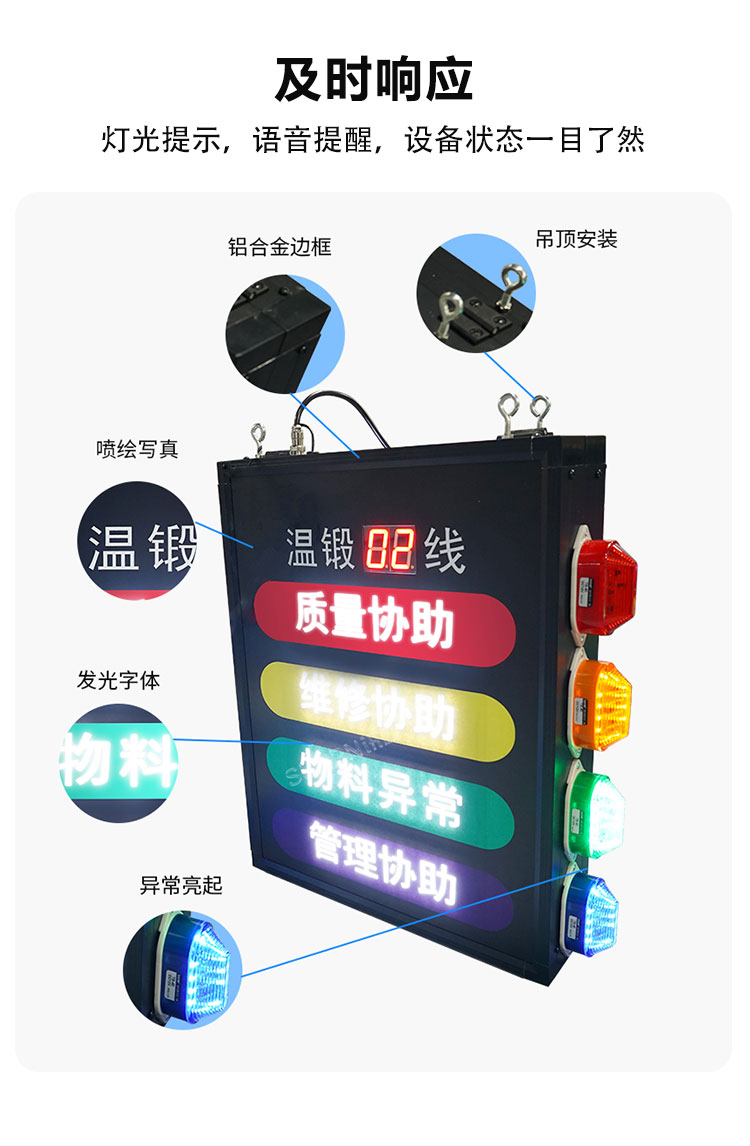

2、邊框為銀色鋁合金邊框，面板、背板采用亞克力材質報警指示燈采用直徑10cm 插燈顯示，顏色分別為黃色、藍色、綠色、紅色，每種顏色都是單色燈
3、供電系統：電子屏采用220V電壓供電，無線呼叫盒采用2節5號電池供電

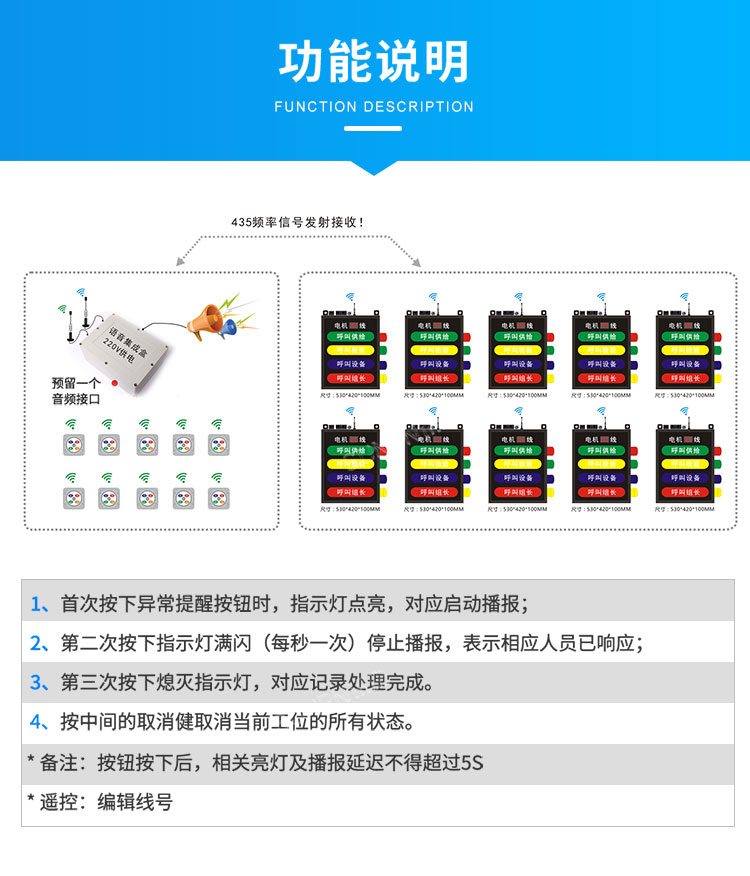

當產線有異常時，人為手動觸擊呼叫盒，電子屏對應指示燈點亮并以1秒的頻率持續閃爍提示報警；異常解除時，按擊同一按鍵取消報警（報警取消時，指示燈滅）；按擊呼叫盒“取消”按鍵，則取消當前產線的所有報警狀態
安燈看板系統-安燈按鈕盒介紹
安燈看板系統結構圖
工位呼叫盒與小電子屏采用無線信號傳輸信號（有效范圍80米）10套電子屏小屏與大屏匯總信息屏采用有線信號傳輸數據（485通訊，網絡線連接）
安燈看板系統組成

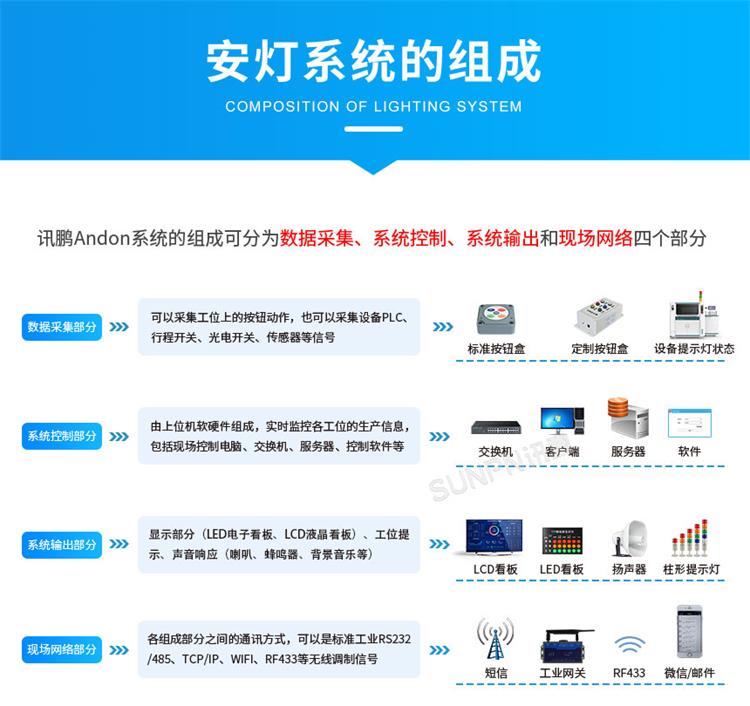

訊鵬Andon系統的組成可分為數據采集、系統控制、系統輸出和現場網絡四個部分

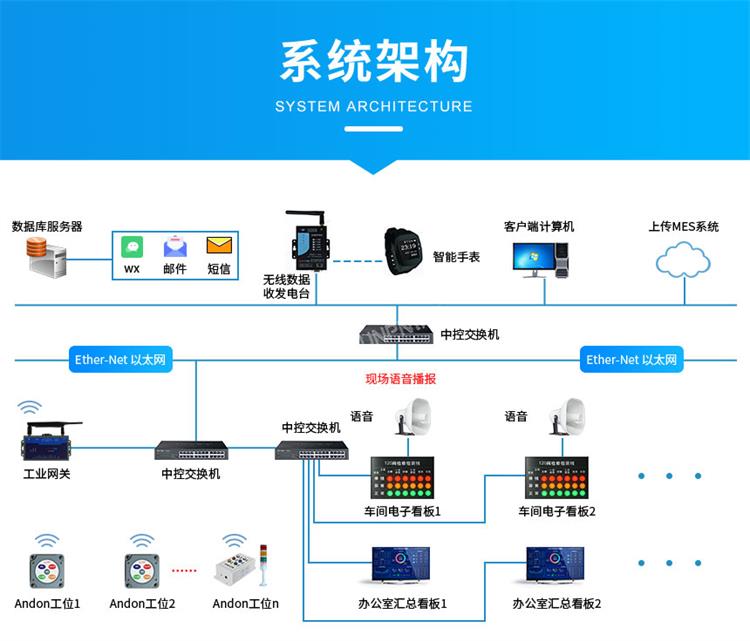

安燈看板系統架構圖

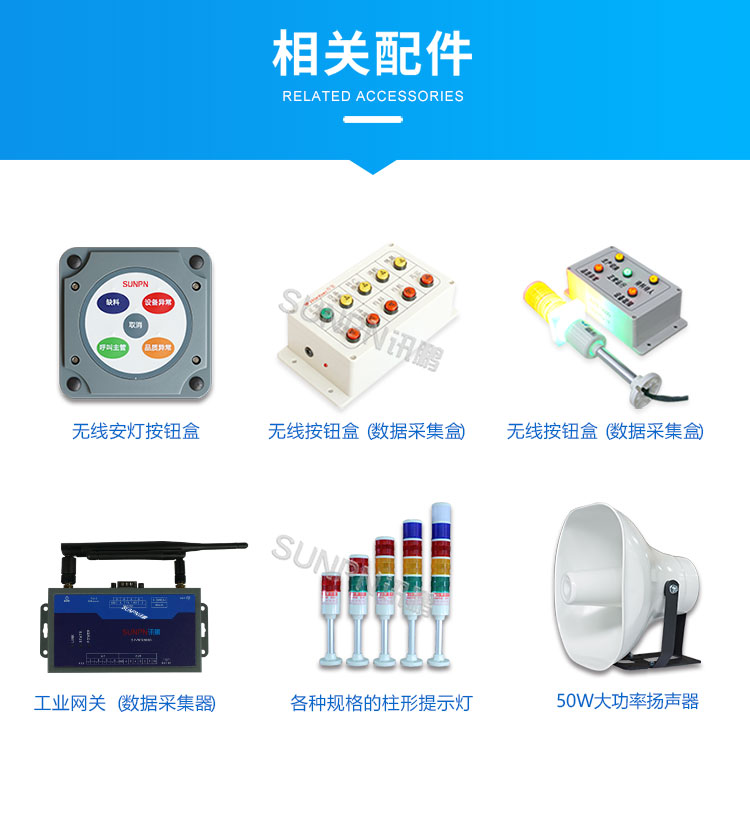

安燈看板系統硬件介紹
SP-AD433A是訊鵬科技自主研發的一款工業級無線呼叫終端，產品采用GFSK調頻技術，信號覆蓋范圍廣、穩定性強；通訊采用雙向通訊，并帶LED狀態指示燈，可確保信號正確到達；在功耗方面做了專門的優化設計，兩節AA電池通常可使用2-5年；產品可廣泛應用于工業呼叫現場，安燈系統等領域
訊鵬定制安燈按鈕盒是采用塑料外殼，內置控制卡與有線或無線通訊模塊，由按鈕觸發報警，發送至顯示看板和軟件后臺，頂部文字用UV打印，美觀耐用。電源方面一般采用適配器外部供電，按鈕方案具有定制生產的靈活性，又可完美的實現無線、有線、RS485、TCP/IP等連接方式。并可擴展計數、刷卡等數據采集。滿足大部分安燈系統與生產管理看板數據采集需求。
安燈看板系統軟件介紹

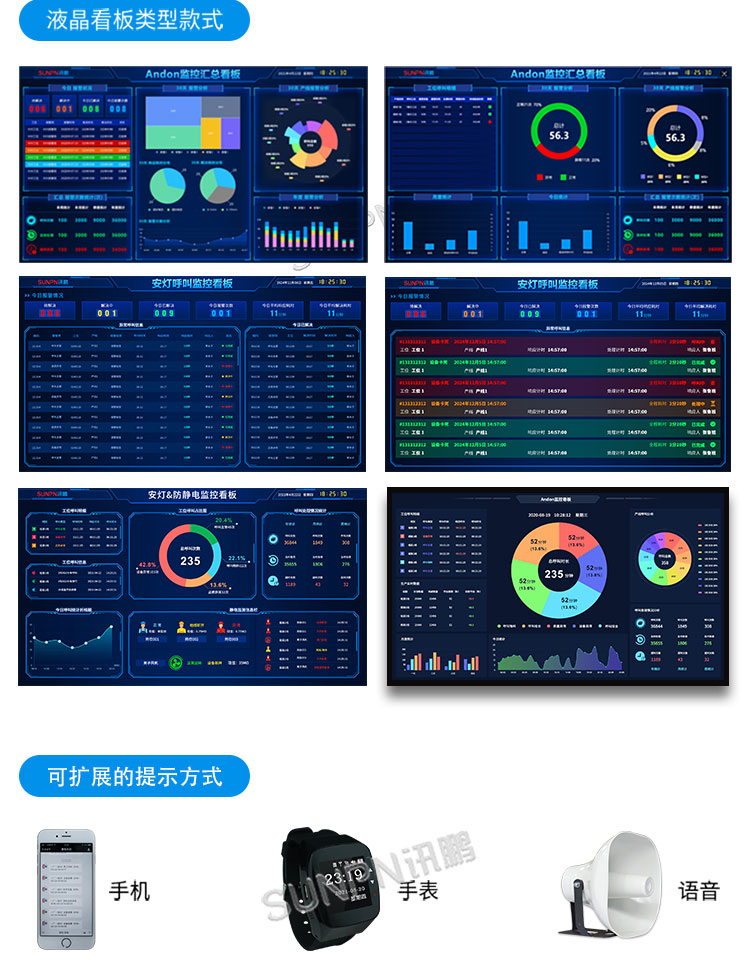

訊鵬安燈系統是一款與硬件相結合，實時了解機臺與工位狀態，讓異常的信息得到快速、高效的解決的系統軟件，同時記錄每次異常報警的種類、響應時間和處理問題用時，提供改善生產管理和人員考核的數據參考，實現透明、快速的生產管理體制，提升協調能力，加快響應速度，節省企業資源

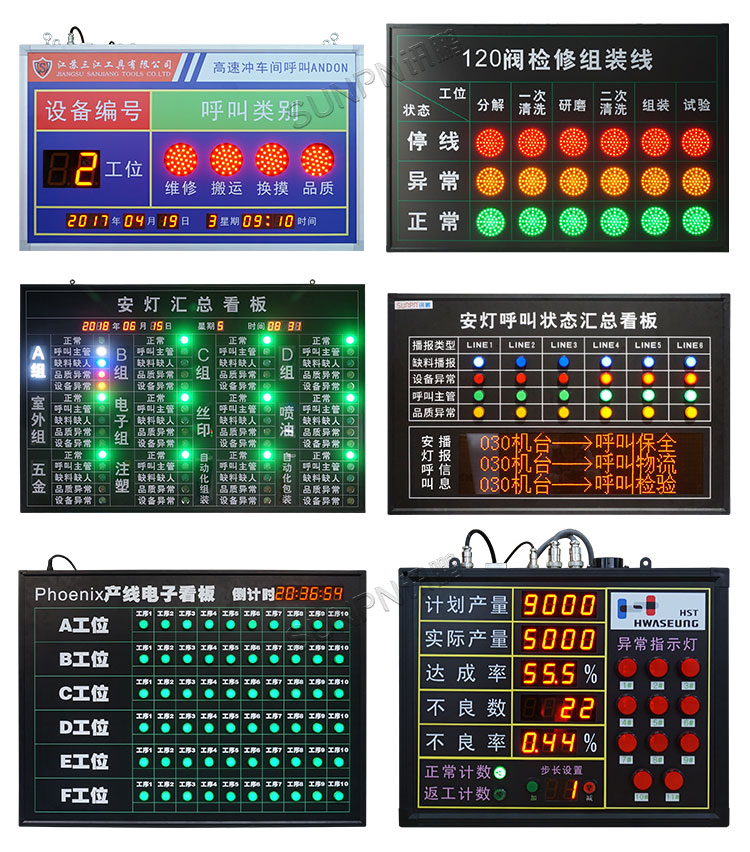

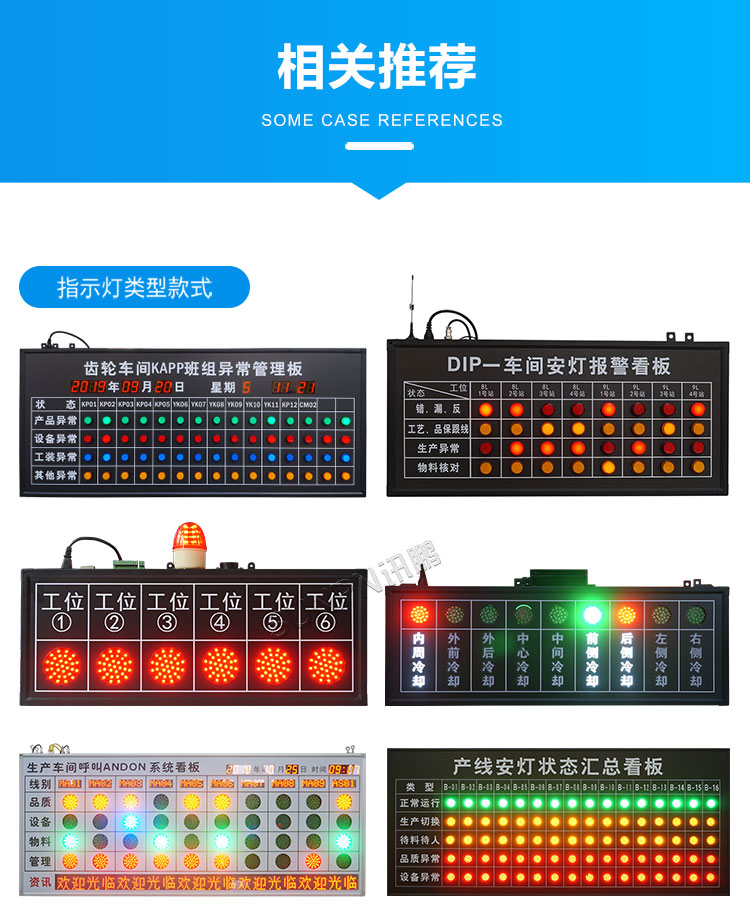

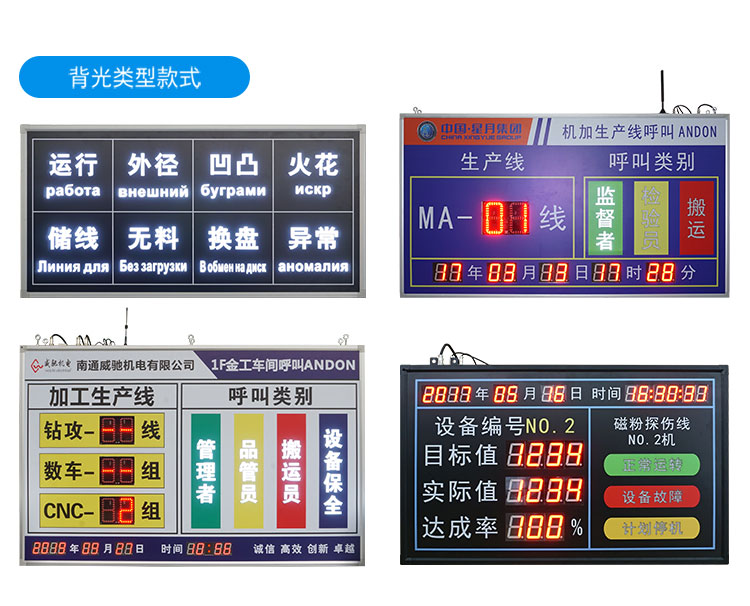

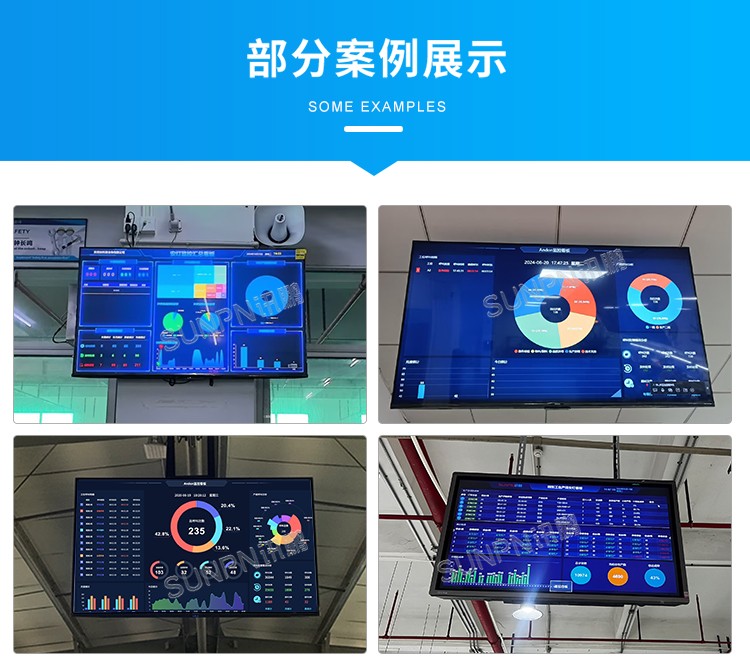

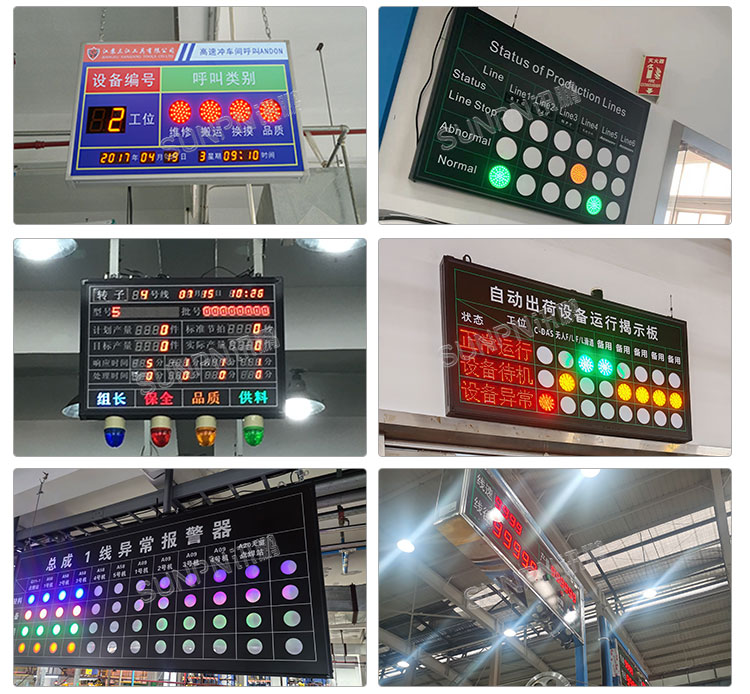

安燈看板系統案例參考
安燈看板系統現場案例
